ESERCIZIO: RADDRIZZATORE A ONDA INTERA #2

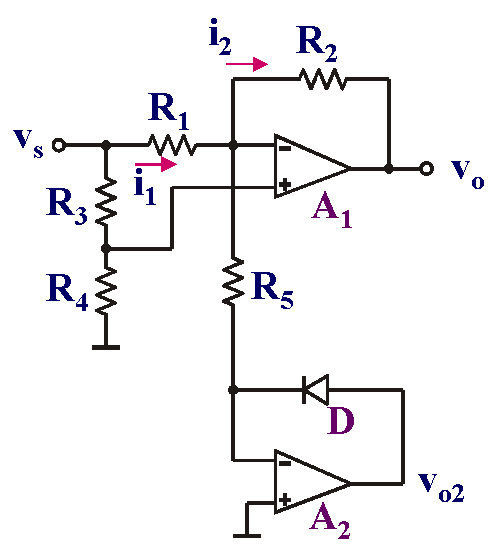

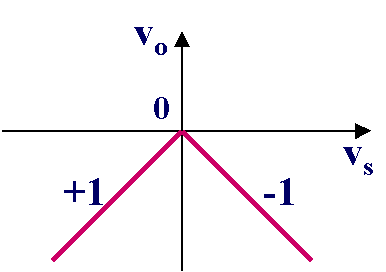

Il circuito mostrato in figura 1a rappresenta un raddrizzatore ad onda intera di precisione. Si analizzi il funzionamento di tale circuito nell’ipotesi di amplificatori operazionali ideali (NOTA: si consideri un modello a caduta di tensione costante per il diodo). Si determinino inoltre i valori delle resistenze del circuito affinchè la transcaratteristica complessiva risulti quella mostrata in figura 1b.
a) b)
Figura 1
