Il circuito mostrato in figura 1 rappresenta un limitatore di precisione. Si ricavi la transcaratteristica del circuito (andamento di v_o in funzione di v_s), inizialmente nell’ipotesi di diodi e amplificatore operazionale ideali e successivamente considerando un modello a caduta di tensione costante per i diodi e considerando un guadagno finito A_o dell’amplificatore operazionale.

(Soluzione)

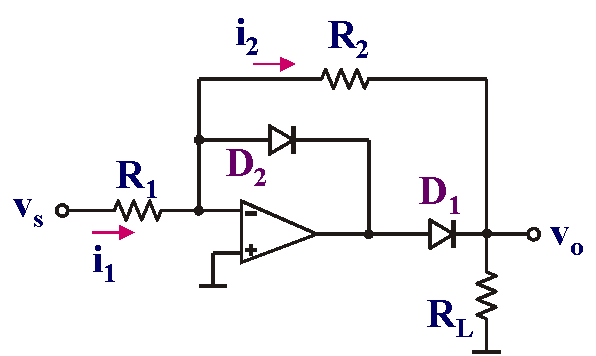

Figura 1
