). (Si consideri un modello dell'amplificatore operazionale con guadagno finito A, resistenza di ingresso infinita, resistenza di uscita nulla e tensioni di uscita massima e minima simmetriche)ESERCIZIO: TRIGGER DI SCHMITT #1
Il circuito mostrato in figura 1, rappresenta un Trigger di Schmitt. Dimostrare che se il guadagno di anello Ab del sistema è in modulo minore di uno l'isteresi si annulla (). (Si consideri un modello dell'amplificatore operazionale con guadagno finito A, resistenza di ingresso infinita, resistenza di uscita nulla e tensioni di uscita massima e minima simmetriche)

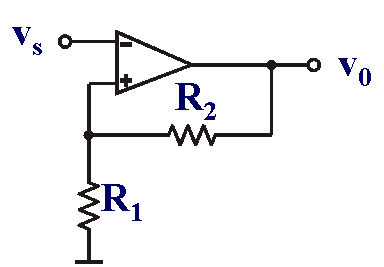

Figura 1
