Padova, 24 Dicembre 2002

Corso di Elettronica per allievi elettrotecnici (Nuovo Ordinamento)

Libro di testo:

S. Sedra, K. C. Smith, Microelectronic Circuits - Fourth Edition, 1998, Oxford University Press (ISBN 0-19-511690-9)

Esercizi dal libro di testo (presi dalla versione in italiano)

2.6, 2.11, 2.16, D2.33, D2.35, 2.40, 3.5, 3.6, 3.46

Esercizi dal libro di testo (presi dalla versione in inglese)

2.8, 2.17, 2.22, D2.44, D2.46, 2.55, 3.9, 3.10, 3.81

Esempi di tipiche domande di teoria:

· Descrivere il funzionamento del raddrizzatore a singola semionda con filtro capacitivo

· Descrivere il funzionamento di un comparatore con isteresi e una sua realizzazione con amplificatori operazionali

· Realizzare con amplificatori operazionali un integratore, derivatore, sommatore e un amplificatore differenziale

· Descrivere il funzionamento della giunzione pn

· Descrivere alcuni effetti di non-idealità degli amplificatori operazionali

· Descrivere brevemente il funzionamento di un diodo zener e una sua applicazione come stabilizzatore di tensione

· Calcolare il guadagno, la resistenza di ingresso e la resistenza di uscita di un amplificatore ad emettitore (collettore, base) comune

· ……

·

ESERCIZIO 1

Dato il circuito di figura, che utilizza un amplificatore operazionale ideale, determinare il valore della resistenza di ingresso.

Dati: V_CC = 5 V, R₁ = 1 k, R₂ = 2.2 k, R₃ = 12 k, R₄ = 22 k.

ESERCIZIO 2

Dato un amplificatore differenziale con le seguenti caratteristiche:

CMRR = 70 dB, Adm = 60dB,

determinare l'espressione della tensione di uscita v₀₁(t) in risposta alle seguenti tensioni di ingresso:

v₁(t) = 4sen(wt) [mV], v₂(t) = 8sen(wt) [mV].

Si consideri A_dm = v₀₁/(v₁ - v₂), A_cm = 2v₀₁/(v₁ + v₂) e che l'amplificatore operi a centro banda.

ESERCIZIO 3

Dato il circuito di figura, sapendo che a riposo è V_O = V_CC/2, determinare il valore dell’amplificazione A_v = V_o/V_IN al piccolo segnale (a temperatura ambiente).

Dati: V_CC = 6 V.

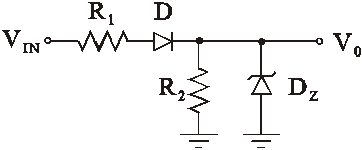

ESERCIZIO 4

Dato il circuito di figura che impiega due diodi ideali, tracciare l'andamento della transcaratteristica V_o = f(V_IN)

Dati: R₁ = 1 k, R₂ = 3 k, V_z = 7.5V

ESERCIZIO 5

Dato il circuito di figura, che impiega un amplificatore operazionale ideale, determinare il range di valori della tensione di ingresso che garantisce un corretto funzionamento del diodo LED sapendo che:

· la minima corrente per accendere il LED vale I_LEDmin=2 mA;

· la massima potenza dissipabile dal LED vale P_LEDmax=10mW;

· la caduta di tensione sul LED vale V_ONLED=1 V.

Dati: R₁ = 200 , R₂ = 400 ,

ESERCIZIO 6

Dato il circuito di figura, determinare il valore della resistenza R_B che garantisce una V_CE a riposo pari a V_CC/3.

Dati: V_CC = 6 V, R_C = 1 k, R_E = 1 k, V_BE = 0.7 V, b_F = 100.

ESERCIZIO 7

Dato il circuito di figura che impiega due diodi ideali, tracciare l'andamento della transcaratteristica V_o = f(V_in)

Dati: V_CC = 18 V, R = 1 k
