Sito informativo sul progetto
Amplificatore Audio AnyLoad
- un amplificatore audio da 50V, 50A di uscita (valori di picco) -
- sito in aggiornamento continuo -
Questo sito riporta informazioni aggiuntive sul progetto dell’amplificatore audio AnyLoad descritto nel libro …
A questo link una Errata Corrige (aprile 2019) dei contenuti del libro e un capitolo aggiuntivo di Approfondimenti (giugno 2019).
Per eventuali richieste di informazioni e/o l’invio di suggerimenti su questo argomento potete contattarmi all’indirizzo anyloaddesign@gmail.com. Cercherò di dare risposta in tempi brevi.
Timestamps:
Marzo 2019: Appena completata la scrittura del libro e realizzata la sua pubblicazione.
Aprile 2019: In fase di scrittura un aggiornamento dell’errata corrige e di un capitolo di approfondimenti sulla distorsione residua.
Maggio
2019: Avvio dei lavori per la realizzazione di un amplificatore completo di telaio e software di controllo. Giugno
2019: Aggiunto un approfondimento sulla valutazione della potenza dissipata da uno stadio in classe B con segnali audio (segnali ad alto fattore di cresta). Nel frattempo,
per gli interessati, qualche informazione sul prototipo: Il
prototipo dell'amplificatore è realizzato su più schede PCB
sovrapposte. La prima scheda contiene il sistema di alimentazione per
i due canali. E' posta con i componenti sul lato inferiore per risultare
più vicina alle schede superiori. La seconda scheda contiene i relè
di selezione dell'ingresso, lo stadio di controllo del volume e lo
stadio di preamplificazione a stato solido. La connessione con la
scheda di alimentazione è realizzata tramite distanziatori in
metallo filettati (M4). Sopra questa è fissata la scheda con il
preamplificatore a triodi e la connessione con la scheda di
alimentazione è realizzata tramite distanziatori in metallo
filettati (M4) passanti attraverso la scheda intermedia. Ai lati le
due schede con gli stadi di amplificazione e gli stadi finali (driver
e stadio di potenza). La connessione con la scheda di alimentazione è
realizzata tramite distanziatori in metallo filettati (M6). Altre
schede PCB includono i morsetti di ingresso (RCA e XLR) e i morsetti
di uscita. La connessione tra lo stadio di potenza e la scheda con i
morsetti di uscita è realizzata tramite un connettore di potenza (4+4 poli in

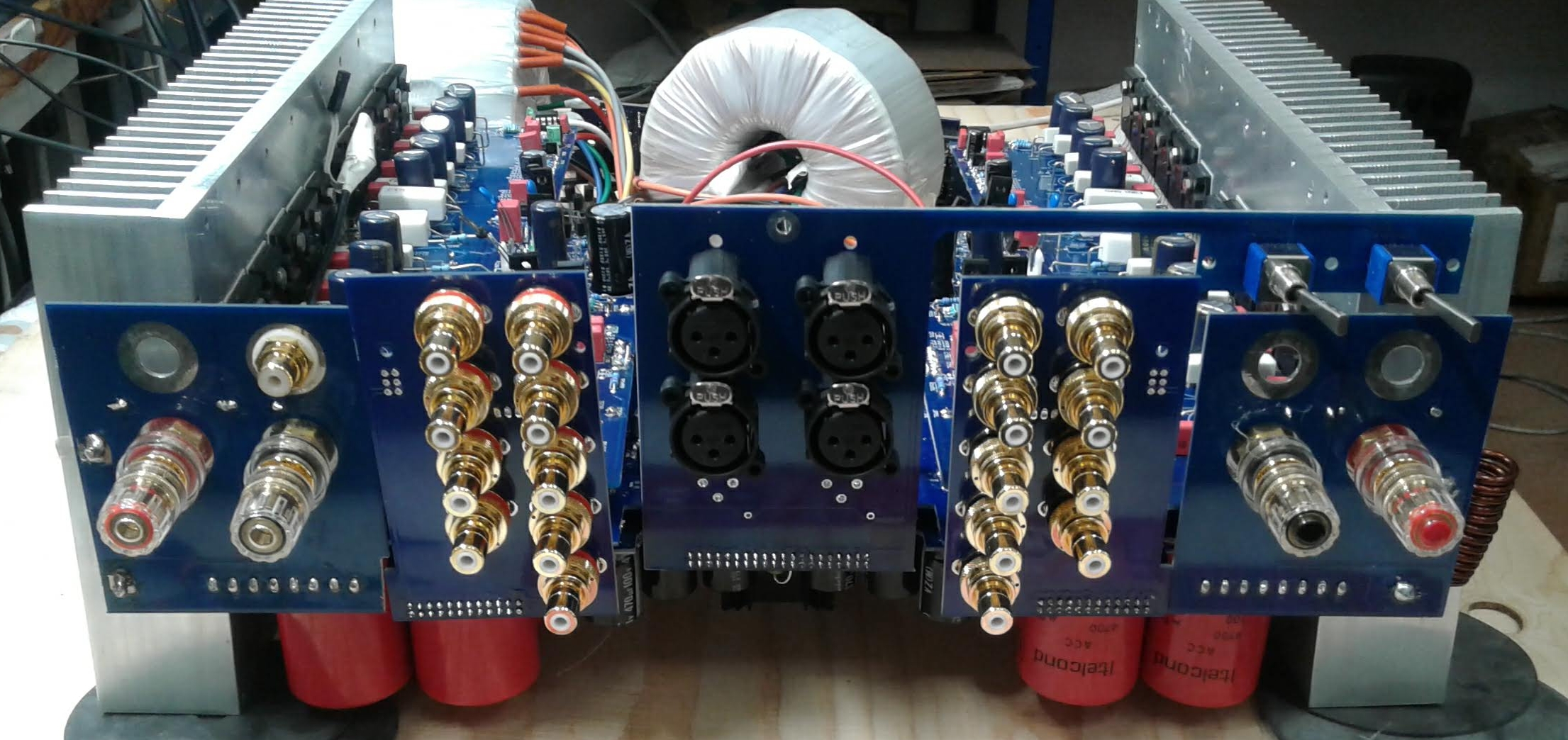

parallelo). Ed ecco
qualche foto del primo prototipo .... Ora qualche
libro della mia collezione sull’argomento “Audio” … .... e anche
qualche libro di elettronica.
